Які конструктивні відмінності між 3-ланковими та 4-ланковими поворотними з’єднувачами, і як вибрати між ними?

Поворотна передня частина є компактним, але критично важливим компонентом у системі кріплення судна. Розташоване між якорем і основним якірним ланцюгом, воно запобігає скрученню вздовж ланцюга, коли судно відхиляється або коливається під впливом вітру, течії та хвиль. Без правильно підібраного поворотного вузла ланцюг може зігнутися, що призведе до надмірного зносу, заклинювання в дикому котку та навіть до поломки кріплення.

Цей посібник містить структуроване порівняння на основі правил між двома домінуючими конфігураціями — 3-link і4-важелі поворотні передні— і пропонує чіткі критерії прийняття рішень щодо типів суден, просторових обмежень і вимог класового суспільства.

Стандарти проектування та специфікації матеріалів

Обидві конфігурації виготовляються відповідно до ISO 1704 (суднобудування – анкерні ланцюги зі шпильками) і зазвичай виготовляються з легованої або вуглецевої сталі 2 або 3 класу з термічно обробленими та перевіреними компонентами.

Усі поворотні попередники повинні постачатися із сертифікатом випробування, виданим уповноваженим класифікаційним товариством, таким як DNV-GL, ABS, BV, LR або NK. Сертифікат повинен містити результати перевірки навантаження, значення навантаження на розрив (якщо застосовно), можливість відстеження матеріалу та перевірку розмірів.

Структурна різниця: розташування компонентів

Функціональна різниця між двома конструкціями полягає в кількості ланок і послідовності з’єднання, що безпосередньо впливає на розмірну довжину, сумісність із скобами та взаємозамінність.

3-ланкова поворотна конфігурація Forerunner

Включає EL + SW + EL (розширена ланка + поворотна + збільшена ланка). Цей компактний вузол не має кінцевої ланки, що призводить до меншої загальної осьової довжини. Він розроблений для установок, де простір навколо анкерної кишені або дикого котка обмежений. Однак, оскільки кінцева ланка відсутня, з’єднання з боку анкера зазвичай потребує спеціальної дужки або адаптованого інтерфейсу.

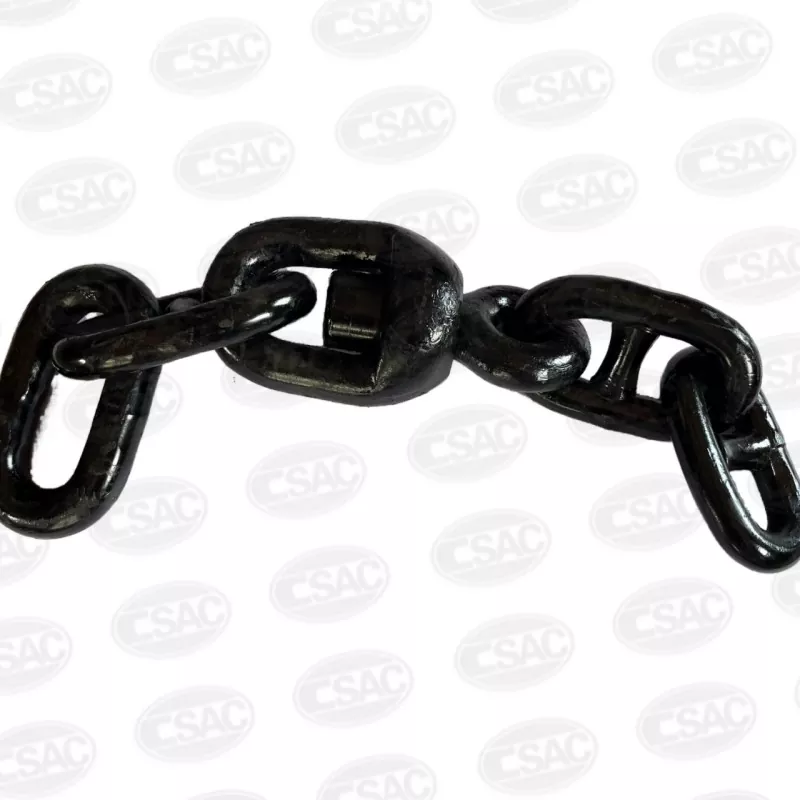

4-ланкова поворотна конфігурація Forerunner

Включає E + EL + SW + EL (кінцева ланка + збільшена ланка + поворотна + збільшена ланка). Наявність кінцевої ланки (E Link) забезпечує більший внутрішній отвір спеціальної форми для розміщення стандартної анкерної скоби D-типу. Таке розташування стало галузевою нормою для океанських торговельних суден, пропонуючи чудові зв’язки, простішу заміну та ширшу сумісність із готовими скобами.

Резюме порівняння

Критерії відбору – практична система прийняття рішень

Вибір між 3-ланковим і4-ланковийконструкції не є довільними. Він повинен базуватися на наступних техніко-експлуатаційних параметрах.

Обмеження простору

Якщо фіксатор якірного ланцюга, труба або кишеня для дикої кішки накладають суворе обмеження на загальну довжину вузла попередника, 3-ланковий тип пропонує коротшу альтернативу, яка може підійти там, де не підійде 4-ланковий. Завжди звіряйте довжину багажного відсіку в складеному вигляді з кресленнями загального розташування судна.

Тип судна та робочий профіль

Океанські торговельні судна (балкери, контейнеровози, танкери) – виберіть конфігурацію 4 ланки. Це стандартизований вибір для основних флотів, що гарантує, що запасні частини будуть легкодоступними від будь-якого глобального постачальника порту, і що інспектори класу не виявлять проблем із сумісністю.

Буксири, офшорні судна постачання, судна внутрішнього плавання та менші робочі човни – 3-ланкова може бути прийнятною або навіть кращою за умови, що зменшена довжина не порушує з’єднання дужки та що межа робочого навантаження (WLL) вузла відповідає або перевищує межу основного ланцюга.

Діаметр ланцюга та відповідність класу

Незалежно від конфігурації, розміри поворотної передньої частини повинні відповідати номінальному діаметру ланцюга (зазвичай коливається від 12,5 мм до 162 мм). Переконайтеся, що клас (2 або 3) компонентів попередника ідентичний або вищий, ніж у основного якірного ланцюга. Змішування сортів не рекомендується, якщо це не схвалено класифікаційним товариством.

Класифікаційне товариство та статутні вимоги

Зверніться до відповідних правил держави прапора судна та класового товариства. Деякі позначення класів вимагають додаткового аналізу втоми або мінімальних запасів навантаження на розрив для шарнірних компонентів. Завжди звертайтеся до виробників, які мають сертифікати схвалення типу для відповідного класу та діапазону розмірів, і запитуйте повний звіт про випробування матеріалу (MTR) перед встановленням.

Висновки та рекомендації

Вибір між 3-ланковим і 4-ланковимповоротні попередникизрештою залежить від компромісу між компактністю та можливістю підключення.

Для переважної більшості комерційних глибоководних суден 4-ланковий тип є остаточним стандартом — він пропонує просте закріплення дужок, наявність запчастин у всьому світі та однозначне визнання всіма основними класифікаційними товариствами.

Для малотоннажних, малотоннажних або спеціалізованих суден 3-ланкова конфігурація є життєздатним рішенням за умови, що інтерфейс з’єднувальної дужки ретельно спроектований і що рейтинг міцності вузла повністю задокументований.

На останньому етапі наполегливо рекомендується залучити виробника швартового обладнання та інспектора класу під час проектування або заміни. Лише шляхом перехресної перевірки розмірів попередника, випробувального навантаження та сертифіката матеріалу щодо конкретної системи керування якорем судна можна забезпечити безпечний, сумісний та надійний вибір.
