Причальний ланцюгце міцний сталевий ланцюг, який використовується для кріплення суден, морських платформ або плавучих засобів на морському дні. Він виконує подвійну роль: по-перше, поглинає та розподіляє сили вітру, хвиль, течії та припливу; і по-друге, забезпечення стабільного утримання станції за змінних морських умов.

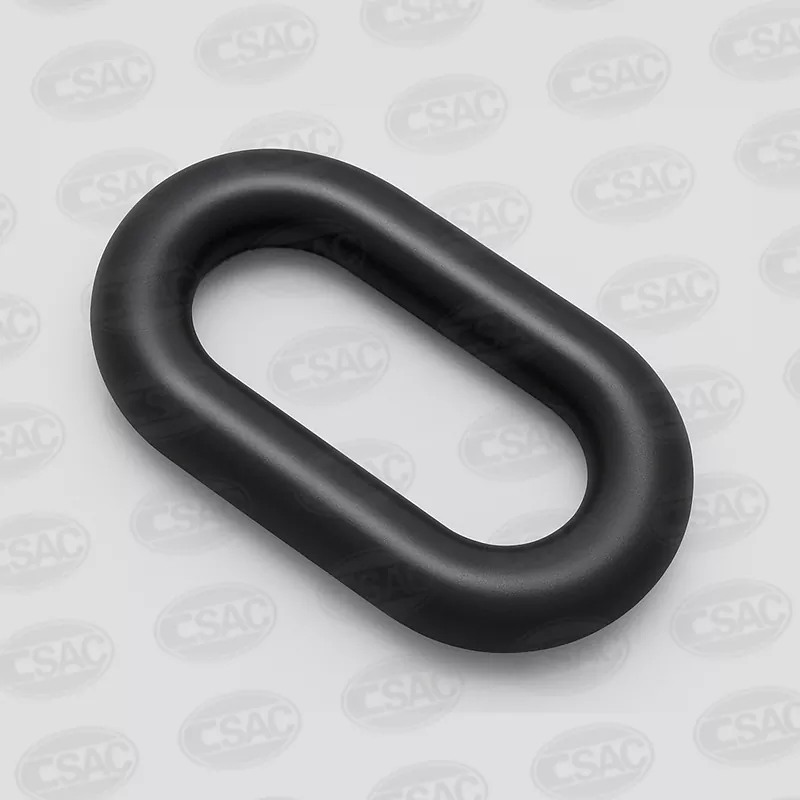

Швартовий ланцюг — це, по суті, серія взаємопов’язаних сталевих ланок ланцюга (без шипів або шпильок), які утворюють швартовну лінію від кріплення або носа плавучого засобу до якоря на морському дні. Він повинен відповідати вимогам щодо високої міцності, втоми, корозії, стирання та динамічних навантажень.
Основні параметри для типового високоякісного швартового ланцюга можуть включати (але не обмежуватися ними) наступне:
| Параметр | Типове значення / опис |
|---|---|
| Номінальний діаметр ланки (d) | наприклад, 100 мм, 127 мм, 137 мм (для великих плавучих офшорних установок) |
| Розривне навантаження (BL) | Визначається стандартами класифікації, залежить від класу ланцюга (R3, R4, R5 тощо) |
| Одиниця маси на метр (м) | Для ланцюга без шипів: м ≈ 19,9 д² (те/м) відповідно до діаметра ланки в метрах |
| Модуль Юнга (E) | Типові значення: 5,44×10⁷ кН/м² для нешипованих; 6,40×10⁷ кН/м² для ланцюга |
| Довжина ланцюга (L) | Залежить від глибини води, обсягу, конструкції контактної мережі. Наприклад, напівзанурювальний апарат потужністю 10 МВт на глибині 44 м використовував довжину ланцюга ~ 650 м. |
| Витривалість/стан служби | Необхідно перевірити за динамічних навантажень, стану моря, зносу ланцюга, стирання при контакті з морським дном |
Як приклад, виробник може поставити безшипний швартовний ланцюг номінальним діаметром 127 мм, одиничною масою ~0,353 т/м (з дослідження).
Висока міцність і довговічність– Швартовні ланцюги розроблені таким чином, щоб витримувати великі динамічні навантаження (від вітру, хвиль, течії) і забезпечувати надійний зв’язок між плавучим об’єктом і морським дном. Їм надають перевагу над синтетичними шнурами в суворих або довготривалих умовах.
Обсяг і енергопоглинання– Правильно розроблена довжина ланцюга (розмах) створює форму контактної мережі, забезпечуючи як вагу, так і горизонтальну силу відновлення. Наприклад, довший ланцюг діє як демпфер ударних навантажень.
Економічність і життєвий цикл– Хоча початкова вартість важкого ланцюга висока, його термін служби, низькі витрати на обслуговування (порівняно з іншими швартовними системами) і надійність роблять його розумною інвестицією. Для морських плавучих вітрових турбін вартість швартовного ланцюга є основною, але виправданою частиною системи.
Поінформованість про знос і обслуговування– Зношення часто зосереджується в «секції натирання», де ланцюг лежить на морському дні та зазнає стирання, спричиненого рухом. Потрібен регулярний огляд.
Майбутня готовність– Оскільки офшорні установки переміщуються на глибшу воду, а плавучі платформи збільшують місткість, діаметри ланцюгів, довжина та стійкість до втоми зростають. Дослідження чутливості параметрів показують, що довжина має великий вплив на динамічну реакцію.
Таким чином, швартовний ланцюг — це не просто «важкий ланцюг», а тонко розроблений компонент, правильна специфікація якого значною мірою впливає на експлуатаційну безпеку, вартість і довговічність.
Почніть із встановлення навантажень на навколишнє середовище (вітер, хвилі, течія), глибини води, умов морського дна та зони руху плавучого засобу. Використовуйте теорію швартування контактної мережі, щоб визначити необхідну довжину ланцюга, діаметр, вагу на метр, навантаження на якір, коефіцієнти безпеки. Наприклад: довжина ланцюга та номінальний діаметр впливають на натяг, жорсткість, поведінку лежачої секції.
Виберіть клас ланцюга (наприклад, R3, R4), тип ланки (без шипів для багатьох причалів), оздоблення (покриття, оцинковка, захист від корозії). Перевірте дані виробника щодо маси одиниці, навантаження на розрив, модуля.
Розгорніть ланцюг на сегменти, закріпіть на якорі та кріпленні судна. Забезпечте правильний діапазон ланцюга (часто 2 × -3 × глибини води залежно від місця). Переконайтеся, що лежача частина на морському дні достатня для поглинання руху; занадто короткі можуть призвести до раптових ударних навантажень, занадто довгі можуть зменшити відновлення жорсткості.
Контролюйте довжину ланцюга, натяг, орієнтацію, контакт з морським дном. Використовуйте методи вимірювання (каверноміри, фотограмметрія), щоб оцінити подовження чи знос ланок.
Скласти програму перевірок. Ключові області: подовження ланки, проникнення корозії, знос при контакті з морським дном, утомне розтріскування. За потреби замініть або відремонтуйте ланцюг.
Ефект розслабленняна мілководді: надто довгий ланцюг може бути провислим і викликати надмірний рух; занадто короткий може призвести до високого попереднього натягу та зниження запасу міцності. Аналіз чутливості показує, що довжина домінує.
Зони зносу: Потерта частина (де ланцюг торкається морського дна) зазнає стирання; потрібен моніторинг.
Корозія і втома: Особливо в морському середовищі технічне обслуговування та захисна обробка є ключовими.
Невідповідний обсяг: Якщо розмір ланцюга невідповідний (довжина проти глибини води проти сил), то продуктивність швартування погіршується.
З розширенням плавучого вітру, глибшими родовищами нафти та газу та підвищенням вимог до надійності утримання станцій швартові ланцюги розвиваються. Ключові тенденції:
Збільшення номінальних діаметрів і одиничної маси в міру зростання глибини води і розмірів платформи. Наприклад, дослідження показують, що перехід від 117 мм до 137 мм збільшує запас безпеки.
Удосконалені марки матеріалів і стійкі до втоми сталі для продовження терміну служби при динамічних навантаженнях.
Удосконалені технології вимірювання та моніторингу для перевірки ланцюга (оптичні штангенциркулі, фотограмметрія) для кращого керування життєвим циклом.
Краще розуміння довжини ланцюга та динамічної поведінки (аналіз чутливості), що дозволяє розумніше проектувати, щоб зменшити витрати, зберігаючи безпеку.
Інтеграція з системами моніторингу в реальному часі (датчики натягу, датчики зносу), що дозволяє передбачити технічне обслуговування та зменшити час простою.
Екологічність: враховуються допуски на корозію, можливість вторинної переробки ланцюгової сталі та економічно ефективне відновлення проти заміни.
Тому вибір високоякісного постачальника швартових ланцюгів тепер не тільки забезпечує поточну ефективність, але й перспективу для нових морських активів.
Поширені запитання про швартовні ланцюги
Q1: Який діаметр ланцюга слід вибрати для заданої глибини води та розміру платформи?
A1: Діаметр залежить від очікуваних навантажень (навантаження на розрив, довговічність), як визначено правилами класифікації та зоною руху активу. Наприклад, дослідження показують, що збільшення номінального діаметра зменшує горизонтальне переміщення плавучої платформи за номінальних і екстремальних умов. Проектувальник повинен оцінити глибину води, течію, стан хвиль, очікувані навантаження на простір і вибрати діаметр із відповідним коефіцієнтом безпеки.
Q2: Як часто слід перевіряти швартовний ланцюг і які ключові точки перевірки?
A2: Частота перевірок залежить від середовища та критичності активів. Ключові точки перевірки включають подовження ланки, знос при контакті з морським дном, проникнення корозії, втомні тріщини та стан точки кріплення. Знос часто зосереджений у ділянці натирання. Для критично важливих швартовок рекомендується типова щорічна або раз на два роки перевірка, доповнена моніторингом під час експлуатації.
Підсумовуючи, чітко визначений, правильно встановлений і обслуговуваний швартовний ланцюг є основоположним компонентом будь-якої морської швартовної системи. Це забезпечує безпеку, надійність і довгострокову цінність оборотних активів. У цьому контексті високоякісні швартовні ланцюги, які пропонує компаніяZhongnan Anchor Chain Co., Ltd.забезпечити надійне рішення для поточних і майбутніх вимог до обслуговування станцій. Щоб отримати детальнішу підтримку специфікацій або ознайомитися з індивідуальними рішеннями для ланцюга, будь ласказв'яжіться з нами.
